一、產品定義與核心作用

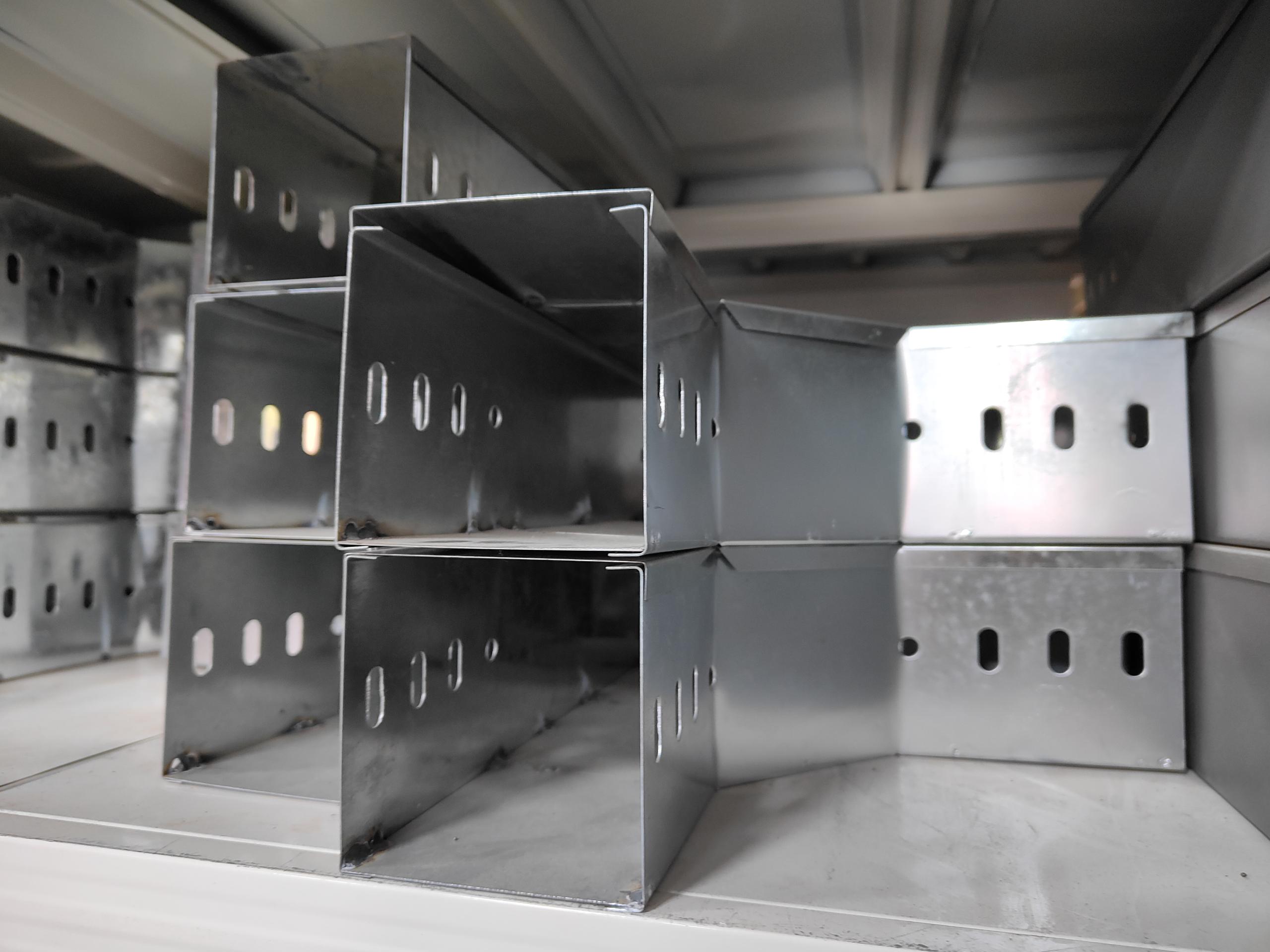

　　電纜橋架槽轉彎頭，行業標準名稱為槽式橋架彎通，是全封閉槽式電纜橋架的核心轉向配件，用于水平或垂直方向改變電纜敷設走向，同時保持橋架全封閉防護特性，阻擋粉塵、水汽、異物侵入，嚴格滿足電纜小彎曲半徑要求，避免線纜絕緣層損傷、應力集中及信號干擾，是工業配電、建筑布線、機房弱電等場景中不可或缺的布線組件。

　　二、主要分類與規格參數

　　按轉向方向分類

　　水平彎通：平面內轉向，適配走廊、機房、廠房平面轉角，常見角度30°、45°、60°、90°，其中45°常用，雙45°組合90°可實現平滑過渡，減少線纜受力。

　　垂直彎通：立面內轉向，分為垂直上彎（爬坡彎）、垂直下彎（下坡彎）、垂直左上/右上彎、垂直左下/右下彎，適配豎井、樓層穿墻、高低差過渡場景。

　　異徑彎通：兼具轉向與變徑功能，用于不同寬度橋架的轉向銜接，適配布線擴容或規格轉換需求。

　　按材質與工藝分類

　　材質類型 | 表面處理 | 適用環境 | 核心優勢

　　碳鋼 | 熱浸鋅 | 戶外、潮濕、一般工業廠房 | 防腐層厚、附著力強、性價比高

　　碳鋼 | 靜電噴塑 | 干燥室內、弱電工程、裝飾場景 | 顏色多樣、外觀整潔、成本較低

　　不銹鋼 | 拉絲/拋光 | 沿海、食品醫藥、潔凈車間 | 耐蝕、免維護、易清潔

　　不銹鋼 | 電拋光 | 強鹽霧、化工強酸霧區 | 耐氯耐酸、抗點蝕能力優異

　　標準規格參數

　　尺寸匹配：與主橋架寬高一致，常用100×50、150×75、200×100、300×150、400×200mm；

　　彎曲半徑：常規R300、R600、R900mm，動力電纜≥10倍線纜外徑，弱電電纜≥6倍；

　　壁厚：碳鋼0.8–2.0mm，不銹鋼1.0–2.0mm，重載場景可加厚2.5–3.0mm；

　　配套配件：連接板、密封墊、鍍鋅/不銹鋼螺栓、接地跨接線，實現系統完整銜接。

　　三、核心性能優勢

　　全封閉高防護：槽式結構搭配可拆卸蓋板，防護等級達IP40，戶外密封型可達IP54，有效防塵、防水、防鼠、防電磁干擾，保護線纜。

　　轉向靈活適配：多角度、多類型設計，可滿足水平、垂直、變徑等復雜轉向需求，適配各類建筑與工業布線場景。

　　防腐耐用性強：熱浸鋅、不銹鋼等工藝提供長效防腐，碳鋼熱浸鋅彎頭壽命5–10年，不銹鋼彎頭可達15–30年，大幅降低維護成本。

　　安裝便捷：工廠預制成型，現場螺栓連接，無需焊接，避免破壞防腐層，施工效率高，后期檢修與增容便捷。

　　電氣可靠：金屬材質導電性能良好，搭配跨接線可實現整體電氣連續性，接地電阻≤4Ω，符合電氣規范。

　　四、選型與安裝要點

　　角度與半徑選型：優先選擇45°彎通，雙45°組合替代直角90°，減少線纜彎折損傷；彎曲半徑必須大于線纜小允許半徑，避免絕緣開裂。

　　支吊架設置：彎頭兩側300mm內必須增設支吊架，水平安裝支吊架間距1.5–2m，垂直安裝≤2m，大半徑彎通中間需加設支撐，防止變形。

　　接地與密封：所有金屬連接處必須安裝銅質跨接線，保證電氣連通；戶外或潮濕環境，拼接處加裝耐候密封墊，穿墻/樓板處用防火堵料封堵。

　　材質匹配原則：彎頭材質與表面處理需與主橋架完全一致，避免不同材質接觸產生電偶腐蝕，確保整體防腐性能統一。

　　嚴禁現場焊接：焊接會破壞鍍鋅層或不銹鋼鈍化膜，導致局部快速腐蝕，所有連接均采用螺栓固定，保證防腐層完整性。

　　五、典型應用場景

　　工業領域：化工、電鍍、制藥、污水處理廠、冶金車間的動力與控制電纜布線；

　　建筑領域：商業綜合體、寫字樓、高層建筑豎井、地下管廊的配電與弱電布線；

　　特殊場景：數據中心機房、醫院潔凈手術室、食品飲料潔凈車間、沿海港口碼頭的高防護、高耐蝕布線；

　　交通領域：地鐵隧道、高鐵站、機場的軌道交通配電與信號線纜敷設。

　　六、推廣核心賣點（可直接用于產品頁）

　　全封閉槽式結構，防塵防水防鼠，高防護等級，保護線纜；

　　水平/垂直多角度、多材質可選，適配各類環境與復雜布線需求；

　　熱浸鋅/不銹鋼工藝，長效防腐，壽命遠超普通彎頭，綜合成本更優；

　　工廠預制，螺栓連接，安裝便捷，無需焊接，不破壞防腐層；

　　配套彎通、三通、支架齊全，形成完整布線系統，一站式解決方案；

　　適用于工業、建筑、機房、交通等全場景，是配電布線的理想轉向配件。
